水噴霧消火設備の設置基準と計算実務！スプリンクラーとの違いや駐車場の盲点を徹底解説
2026年09月28日
立体駐車場や指定可燃物倉庫の消火設備設計において、条文の床面積だけを基準に機器を選定すると、消防検査での大幅な手戻りや数百万円規模のコスト膨張を招きます。水噴霧消火設備は、消防法施行令第13条に基づき道路の用に供される部分や駐車場、可燃性液体を扱う防護対象物に義務付けられる設備であり、水を微粒子状に放射して冷却と窒息の効果で油火災を確実に制圧します。
スプリンクラーでは防ぎきれないパレット影の死角をカバーできる一方、実務で最も審査落ちの原因となるのはヘッドの配置ではなく、放水を受け止める油分離装置付き排水ピットの容量不足や同時放射区域の区画設定ミスです。消防テックが延床600㎡の地下自走式駐車場で比較した事例では、水噴霧設備は初期費用約1,450万円のうち、油分離槽付き排水設備だけで約350万円を占めました。規定の水源水量や加圧送水装置の能力を正しく算出できなければ、受水槽やポンプの過剰設計による無駄な設備投資が発生します。
本記事では、泡消火設備や移動式粉末消火設備との決定的な違いから、20分間放水を前提とした水量計算の実務、消防署協議を一発で通過させる排水設備の設計要件までを網羅しました。法令基準の正確な解釈と現場特有の盲点を事前に把握し、最短ルートで適正コストの消防同意を完了させてください。
水噴霧消火設備とは？霧状の水が油火災や危険物を一気に制圧する仕組み
一般的には「油火災に水をかけると火が広がる」と言われています。私も現場で、その認識が基本であることを何度も確認してきました。
ただし、水をそのまま大量に放水するのではなく、規定の圧力で細かな霧状にして放射する水噴霧消火設備は、油火災への対応を想定した固定式消火設備の一つです。消防法施行令第13条では、水噴霧消火設備・泡消火設備・不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備を、対象物に応じて設置する特殊消火設備として定めています。
水噴霧消火設備は、駐車場、道路の用に供される部分、指定可燃物を扱う場所などで検討されます。ただし、実際にどの設備を採用できるかは、用途、床面積、駐車方式、開放性、所轄消防署との協議内容によって異なります。
水を微粒子にして冷却・窒息を同時に狙う消火メカニズム

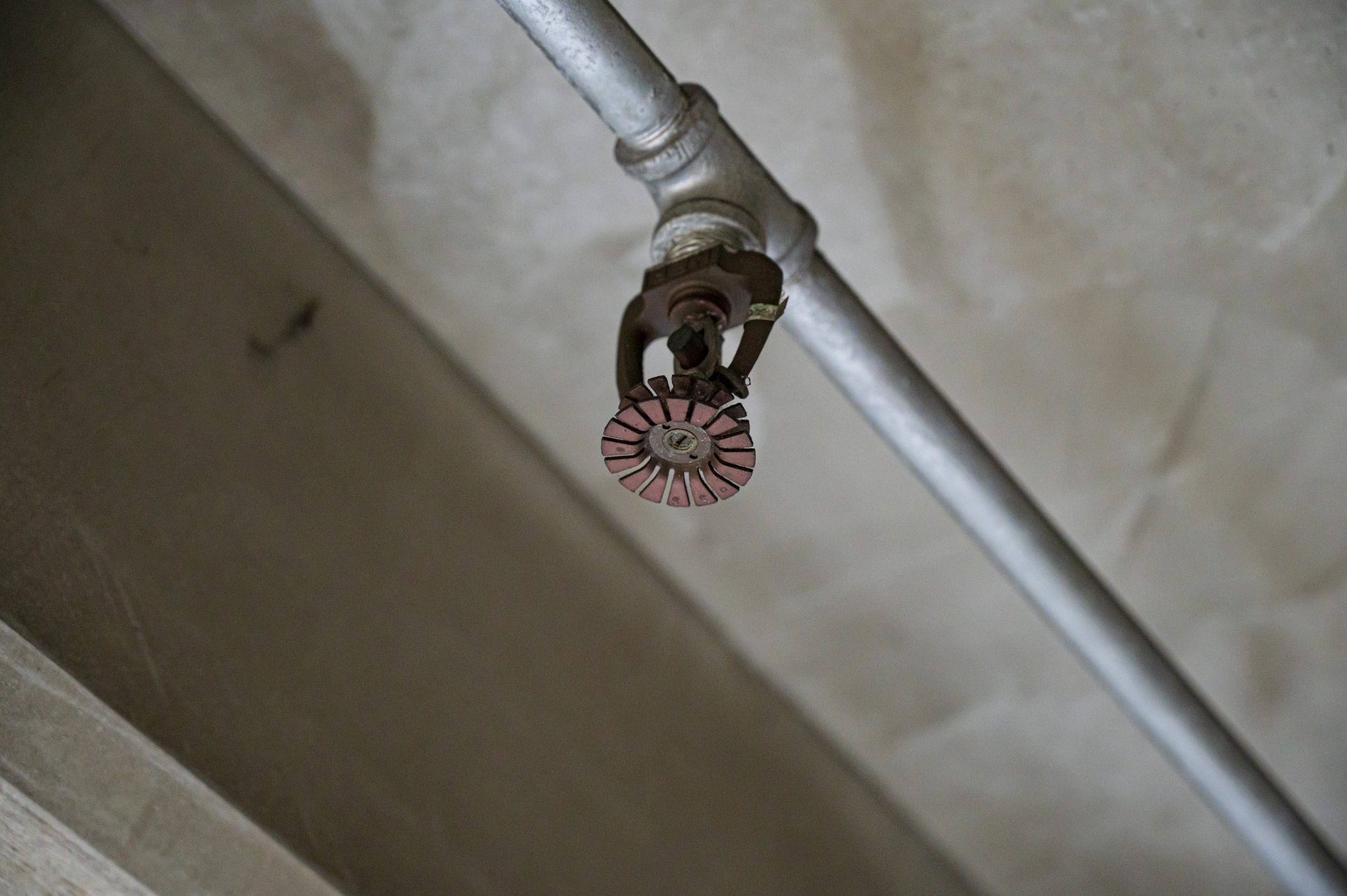

水噴霧消火設備は、噴霧ヘッドから水を細かい粒子として放射し、火炎や防護対象物の周辺に水を行き渡らせる設備です。
主な消火作用は、次の3つです。
| 消火の作用 | 内容 | 現場で重要になる点 |
|---|---|---|
| 冷却作用 | 水が蒸発する際に熱を奪い、燃焼温度を下げる | 火炎だけでなく周辺設備の温度上昇も抑える |
| 窒息作用 | 水蒸気の発生により燃焼面付近の酸素濃度を下げる | 密閉性や放射状況で効果が変わる |
| 乳化・抑制作用 | 油面に細かな水粒子が作用し、燃焼の継続を抑える | 水滴が粗いと、油を押し広げるおそれがある |
特に油を含む火災では、「水を出せばよい」という考え方は危険です。必要な噴霧状態になっていなければ、水が油を押し流して燃焼範囲を広げる可能性があります。
消防テックが築25年のオフィスビルで実施した改修調査では、水噴霧ヘッド48個のうち7個で、配管由来と考えられる赤錆やスケールの噛み込みが確認されました。割合にすると約15％です。
ヘッドが目詰まりすると、設計時に想定した噴霧状態を維持できません。水噴霧消火設備では、ヘッドの清掃、配管内部の腐食確認、末端圧力の確認が、消火性能に直結します。
道路や駐車場で水噴霧消火設備が検討される理由
地下駐車場、機械式駐車場、建物内の車路では、車両火災が起きた場合に煙と熱が滞留しやすく、消防隊が接近しにくい場合があります。
車両には燃料、潤滑油、樹脂部品、タイヤ、内装材などがあり、火災時には複数の燃焼要因が重なります。そのため、駐車場ではスプリンクラー設備だけでなく、水噴霧消火設備や泡消火設備などの採用が比較されます。
ただし、水噴霧消火設備は「水だけを使用するから復旧が簡単」と一概には言えません。薬剤の回収処理は不要になりやすい一方で、大量の放水を受け止める排水設備、油分離装置、排水ポンプの能力を確認する必要があります。
実際に、地下自走式駐車場約550㎡の計画で、当初は水源水量とポンプ揚程を中心に設計を進めていました。しかし、所轄消防署との事前協議では、ヘッド配置より先に排水計画を確認されました。
指摘されたのは、放水時の排水を既存の排水ピットと油分離槽で処理し切れるかという点です。再計算の結果、排水設備の追加土木工事だけで300万円以上の増額が見込まれました。
最終的には泡消火設備への変更を含めて再協議し、建物条件に合う仕様へ見直しました。この経験から、私たちは水噴霧消火設備を検討するとき、「水を出す能力」と同じくらい「水を逃がす能力」を確認するようにしています。
水蒸気消火設備や散水設備との違い
水蒸気消火設備は、高温の蒸気を防護区画内へ放出し、酸素濃度を低下させることで消火する設備です。人がいる場所での放出には重大な危険を伴うため、用途は限定されます。
一方、水噴霧消火設備は、加圧送水装置と噴霧ヘッドを用いて水を霧状に放射する設備です。消防法上の水噴霧消火設備として扱うためには、設置対象、ヘッドの配置、有効防護空間、標準放射量、水源、排水設備など、関連する技術基準への適合が必要です。
名称が似ていても、設備ごとに目的と設計条件が異なります。既存建物の改修では、図面上の呼び方だけで判断せず、現場の設備仕様と消防署へ提出された図書を確認することが重要です。
どっちを選ぶべき？スプリンクラーや泡消火設備との違いを比較
一般的には、水噴霧消火設備は泡消火設備より維持費を抑えやすいと言われます。私たちの案件でも、その傾向は見られます。
しかし、初期費用、排水条件、建物の保有期間、薬剤交換費、改修余地まで考えると、必ずしも水噴霧消火設備が最適とは限りません。
スプリンクラー設備との違い
スプリンクラー設備は、主に普通火災への対応を目的として設けられる設備です。水噴霧消火設備は、対象物の形状や性質に合わせ、噴霧ヘッドから水を放射して消火する点に特徴があります。
油火災が想定される場所では、水滴の大きさ、放射圧力、対象物への到達状況が重要です。設計圧力が不足したり、ヘッドが閉塞したりすると、霧状の放射が維持できず、想定した消火性能を発揮できない可能性があります。
泡消火設備・移動式粉末消火設備との使い分け
泡消火設備は、泡で油面を覆い、可燃性蒸気の発生を抑える設備です。油火災に有効な選択肢ですが、泡原液の管理、定期的な更新、放射試験後の清掃・回収などを考慮する必要があります。
移動式粉末消火設備は、初期費用を抑えられる場合があります。ただし、火災時に人が接近して操作する必要があり、無人の機械式駐車場や、煙が滞留しやすい地下空間では運用面の検討が欠かせません。
消防テックが延床約600㎡の地下自走式駐車場を想定して試算した際の比較は、次のとおりです。
| 項目 | 水噴霧消火設備 | 泡消火設備 |
|---|---|---|
| 初期工事費の目安 | 約1,450万円 | 約1,100万円 |
| 排水設備関連工事 | 約350万円を含む想定 | 水噴霧より抑えられる場合がある |
| 年間維持点検費の目安 | 約18万～25万円 | 約15万円 |
| 長期費用で考慮する項目 | 配管・弁・ポンプの改修 | 泡原液更新、抜取放射試験、清掃費 |
| 10年ごとの追加費用の例 | 設備劣化状況により変動 | 原液更新・試験で約120万～180万円の例 |
この試算では、20年以上の長期保有を前提とし、排水設備を無理なく整備できる建物では、水噴霧消火設備が候補になりました。一方、初期投資を抑えたい場合や、排水ピットを大きく確保できない場合は、泡消火設備を含めた比較が必要です。
重要なのは、設備単体の工事費だけで判断しないことです。建物の構造、排水能力、維持管理計画を含めた総コストで比較する必要があります。
水噴霧消火設備の設置基準で確認すべき対象物
水噴霧消火設備の設置対象は、消防法施行令第13条で定められています。駐車場、道路の用に供される部分、指定可燃物を扱う場所などでは、水噴霧消火設備以外の設備を選択できる場合もあります。
ただし、対象物の用途、階、面積、構造、開口部、危険物の種類などによって扱いが変わるため、条文の一部だけで結論を出すことは避けてください。
駐車場・車庫
自走式駐車場、地下駐車場、屋上駐車場、機械式駐車場では、それぞれに設置基準があります。機械式駐車場は、床面積だけではなく収容台数や装置構造も確認対象になります。
特に注意したいのは、設計途中でパレット台数を増やすケースです。数台の変更でも、消防設備の設置条件や必要能力に影響することがあります。
指定可燃物を扱う倉庫
指定可燃物を大量に貯蔵・取り扱う場所では、物品の種類と数量の管理が重要です。テナント変更や保管品の入れ替えにより、当初の想定を超える場合があります。
用途変更や倉庫運用の変更を行う前には、物品リスト、保管量、平面図を整理し、所轄消防署へ相談することをおすすめします。
複合用途ビル・無窓階
複合用途ビルでは、建物全体の用途だけでなく、地下階や無窓階にある特定部分が判断対象になることがあります。
駐車場、危険物取扱室、荷捌きスペースなどが複合している場合は、建築図面、設備図面、排水計画を早い段階で突き合わせることが必要です。
立体駐車場・地下駐車場で見落としやすい設計上の盲点
パレット・梁・車両による放射の死角
機械式駐車場では、パレット、ガイドレール、チェーン、ブレース、構造梁、車両そのものが放射を遮る可能性があります。
図面上ではヘッドが十分に配置されているように見えても、実際には防護対象物へ水噴霧が届かないことがあります。そのため、ヘッド数だけではなく、有効防護空間を確保できているかを確認しなければなりません。
私たちが既存建物の改修で重視しているのは、ヘッドをただ追加するのではなく、放射角度と障害物の位置関係を確認することです。
梁が放射パターンを遮る場合、ヘッドを増設すると、放射区域の水量が増え、ポンプや一斉開放弁の能力見直しにつながることがあります。現場によっては、法令上認められる範囲で配置角度を調整し、消防署と協議することで、ヘッド増設を避けられる場合があります。
代替設備の検討
水噴霧消火設備が難しい場合は、泡消火設備、粉末消火設備、認定を受けたパッケージ型自動消火設備などを比較します。
ただし、代替設備の可否は、建物条件と所轄消防署の判断によって異なります。過去に別の地域で認められた仕様でも、同じように扱われるとは限りません。
計画初期に、駐車装置の詳細図、車両配置図、梁伏図、排水計画図を揃えたうえで、消防署と事前協議を進めることが手戻り防止につながります。
水源水量・標準放射量・ポンプ能力の考え方
水噴霧消火設備の設計では、標準放射量、水源水量、放射区域、圧力損失、排水能力を一体で考える必要があります。
一般的には、法令上の数値を当てはめれば設計できると考えられがちです。しかし、実務では、同時放射区域の設定や配管経路によって、ポンプ能力と工事費が大きく変わります。
放射量と圧力の確認
噴霧ヘッドは、対象物に必要な放射量を確保しつつ、有効防護空間を満たす位置に設けます。必要な標準放射量は防護対象ごとに異なるため、駐車場の基準をそのまま危険物設備へ流用することはできません。
末端ヘッドの圧力が不足すると、水滴が粗くなり、設計どおりの噴霧にならないおそれがあります。配管の口径、曲がり、立ち上がり、継手数、最遠部までの距離を踏まえ、圧力損失を計算します。
水源水量と放射区域
水源は、法令で定められた放射時間にわたって必要水量を供給できる容量が必要です。どの区域を同時に放射する設計にするかによって、受水槽容量とポンプ能力が変わります。
例えば、放射区域を必要以上に大きく設定すると、一度に必要な水量が増え、ポンプ、受水槽、配管、電源設備まで大型化する可能性があります。
一方で、コストだけを優先して過度に区域を細分化すると、壁や区画、制御方式、避難・消火活動上の条件を満たせない場合があります。区域分けは、建築計画と消防協議を踏まえて決める必要があります。
現場で問題になりやすい油分離ピットと排水設備
水噴霧消火設備で最も見落とされやすいのが、放水後の排水計画です。
設置基準に適合するヘッド、水源、ポンプを選定しても、放射された水を安全に回収・処理できなければ、実用的な計画にはなりません。
排水勾配と排水溝
駐車場では、放水された水が床面に滞留せず、排水溝から排水ピットへ流れる計画が必要です。床勾配は図面だけでなく、施工時の精度も重要です。
コンクリート施工後に局所的な逆勾配が生じると、水や油分を含んだ排水が想定どおりに流れません。消防検査前ではなく、施工途中からレベル確認を行うことが有効です。
油分離装置
油分離装置は、水と油の比重差を利用して油分を分離する設備です。放水時の流入量に対して容量が不足すると、油分が下流へ流出するおそれがあります。
油分離ピットでは、容量だけでなく、仕切板、流入・流出口の位置、点検口、清掃性、排水ポンプとの接続も確認します。
消防テックでは、消火設備の設計だけでなく、建築・土木・衛生設備との取り合いを確認します。水噴霧消火設備は、消火配管だけで完結する設備ではないためです。
水噴霧消火設備の点検基準と長持ちさせるための管理
水噴霧消火設備は、消防法に基づく点検と報告の対象です。機器点検は6か月ごと、総合点検は1年ごとに実施します。
設備が設置されている建物の用途により、消防署への報告頻度は異なります。特定防火対象物は原則として1年に1回、非特定防火対象物は原則として3年に1回の報告が必要です。
ノズルの目詰まりと配管腐食
水噴霧ヘッドは、細かな噴霧をつくる構造のため、配管内の錆やスケールの影響を受けやすい設備です。
前述した築25年の改修現場では、48個中7個のヘッドで閉塞要因が確認されました。見た目に異常がなくても、内部に異物が残っているケースがあります。
定期点検では、ヘッドの外観だけではなく、必要に応じて配管内部の状況、ドレン水、ストレーナー、フラッシング状況も確認します。
一斉開放弁の固着リスク
水噴霧消火設備では、一斉開放弁が作動して初めて放射が始まります。ところが、実放水を伴う試験が難しい現場では、バイパスを用いた作動確認にとどまることがあります。
築25年の現場では、手動起動弁は正常に動作していた一方、ダイヤフラム室のオリフィスが水垢で閉塞しており、遠隔電気起動で約12秒の遅れが確認されました。
この設備では、一斉開放弁1系統のオーバーホールまたは交換に、部品交換と耐圧試験を含めて約65万～90万円かかる見込みでした。設備規模、メーカー、設置条件によって金額は異なりますが、10年を超えた設備では、計画的に改修費を見込んでおくことが重要です。
予防保全の考え方
突発的な故障を避けるためには、点検記録を残し、数値の変化を見ることが有効です。
ポンプの始動状況や圧力の変化
制御盤・非常電源・蓄電池の状態
配管の腐食、水漏れ、塗膜劣化
ヘッドの汚れ、損傷、目詰まり
排水ピット・油分離装置の堆積物
一斉開放弁の作動時間と漏水状況
点検報告書で「良好」となっていても、設置年数、改修履歴、作動試験の内容を確認することが大切です。
水噴霧消火設備の設置工事や消防署協議は消防テックへ
水噴霧消火設備は、法令適合だけでなく、排水設備、建築構造、維持管理費、将来の改修計画まで含めて検討する必要があります。
消防テックでは、設備単体の工事費だけでなく、総コストを踏まえた設計・施工・改修の提案を行います。
適正価格とコスト最適化
設備工事では、仕様が過剰になると、ポンプ、受水槽、配管、電源設備、排水設備まで連鎖的にコストが増えます。
消防テックでは、放射区域、ヘッド配置、配管経路、既存設備の活用可否を確認し、安全性を損なわない範囲で適正な設備計画を検討します。
図面作成から消防署協議・検査まで対応
水噴霧消火設備の計画では、消防署との事前協議が重要です。特に既存建物では、梁、配管スペース、排水ピット、既存受水槽、電源容量が制約になります。
消防テックでは、次の流れで対応します。
- 図面・建物用途・改修内容の確認
- 現地調査と既存設備の確認
- 水源・配管・排水・放射区域の検討
- 所轄消防署との事前協議
- 設計図・計算書・届出書類の作成
- 施工・試験・消防検査の立ち会い
- 点検・改修計画の提案
水噴霧消火設備の設置基準で迷った場合は、条文だけで判断せず、現地の構造と排水能力を確認したうえで検討することをおすすめします。
よくある質問
水噴霧消火設備と泡消火設備はどちらが安いですか？
初期費用だけで見ると、排水設備を抑えられる泡消火設備のほうが安くなる場合があります。消防テックの約600㎡の地下駐車場試算では、水噴霧が約1,450万円、泡消火が約1,100万円でしたが、10年以上の薬剤更新費も含めて比較する必要があります。
地下駐車場では水噴霧消火設備が必須ですか？
地下駐車場で必要となる消火設備は、面積、用途、構造、開放性、駐車方式によって異なります。水噴霧消火設備以外に、泡消火設備などが認められる場合もあるため、計画段階で所轄消防署へ確認してください。
水噴霧消火設備は誤作動すると車が水浸しになりますか？
放射した場合は車両、床、周辺設備が濡れるため、排水・乾燥・車両対応が必要になります。薬剤を使用しない点は利点ですが、毎分数百Lから数千L規模の放水になる可能性があるため、排水設備の確認が欠かせません。
水噴霧消火設備のヘッドが詰まることはありますか？
あります。築25年の改修調査では、48個中7個、約15％のヘッドで赤錆やスケールによる閉塞要因が確認されました。6か月ごとの機器点検と、必要に応じた通水・フラッシング・ヘッド清掃が重要です。
一斉開放弁は何年で交換するべきですか？
一律の交換年数ではなく、設置環境、作動回数、水質、点検結果で判断します。ただし、10年を超えた設備では、ダイヤフラムやオリフィスの劣化・閉塞が起こることがあるため、オーバーホール費用を計画的に予算化する方法が現実的です。
水噴霧消火設備の設置で排水ピットは必要ですか？
駐車場など放水後に大量の水が発生する場所では、排水溝、排水ピット、油分離装置などの計画が重要です。既存排水設備の容量が不足すると、追加土木工事で300万円以上の費用が発生する場合もあります。
